1. 無(wú)焊接試樣
2. 焊縫未清理試樣
3. 使用 BYMAT機(jī)器清理的焊縫試樣
中性電解液
電解液C
電解液A
腐蝕試驗(yàn)在 DIMA 電化學(xué)實(shí)驗(yàn)室進(jìn)行，在電解液平面單元 K0235Z 中進(jìn)行，使用恒流普林斯
頓設(shè)備**；試樣（暴露面積 2.6
Cm2）作為工作電極，另外一極為鉑金網(wǎng)，并使用 Ag/AgCl/KC 作為參考電極。
所有測(cè)試在 3.5% NaCl 溶液中進(jìn)行。
測(cè)試依據(jù)以下步驟展開(kāi)：

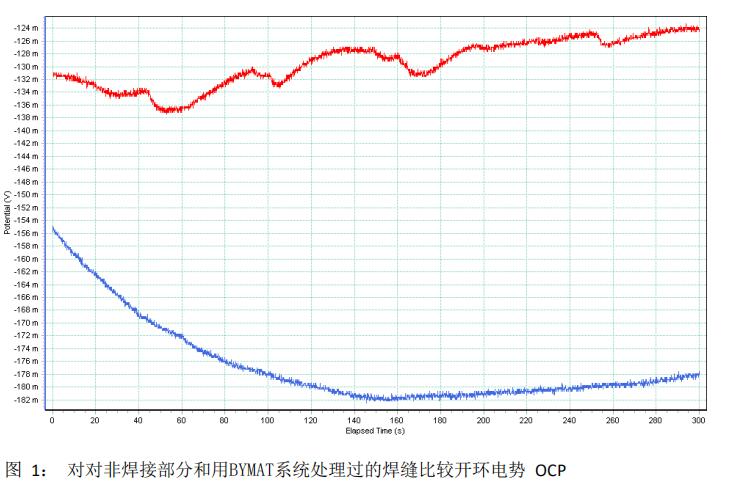

1. 辨識(shí)靜態(tài)電勢(shì)（Es）OCP(開(kāi)環(huán)電勢(shì))
2. 陽(yáng)極極化 從 OCP 到 Es +1.3V
3. 反向掃描 從 Es+1.3V 到試樣的原始電勢(shì) Es
所有的極化都是運(yùn)用 0.5mV/s 的掃描速率進(jìn)行的（掃描速度按照法規(guī)推薦）
為評(píng)估耐腐蝕性，有以下參考值：
1） Es（OCP）更高的數(shù)值代表好的鈍化狀態(tài)
2） ?E(Ep-Es) 高數(shù)值代表更大的鈍化范圍
3） 平均電流 高電流代表腐蝕過(guò)程激活。
