電源的工作原理其實就是 D 類功率放大器，即串聯型電壓開關放大器，如圖1．36 所示。


串聯電壓開關型 D 類功率放大器的分析與設計圖 1. 37 所示電路是圖 1．36 實際電路的等效電路，所不同的是圖 1．36中的負載 Rl 可看作變壓器次級反應器在諧振時的純阻反映到變壓器初級的電

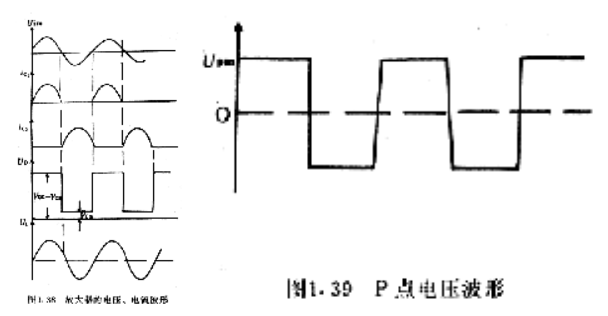

阻。BG1 與 BG2 為兩個參數基本相同的晶體管（IGBT），LC 串聯回路對工作頻率fo 諧振。假如激勵信號是頻率為 fo 的正弦波，在正半周時，BG1 飽和導通，BG2 截止；負半周時 BG1 截止，BG2 飽和導通。圖 1．38 為其電壓、電流波形。



當 BG1 飽和導通時，p 點電壓為電源電壓 v** 減去 BG1 的飽和壓降 vcs。當BG2 飽和導通時，p 點電壓則為 BG2 的飽和壓降 vcs,兩管參數基本相同，故vcs1=vcs2=vcs 且 Up 為矩形波。
經過 LC 串聯諧振回路選頻濾波后．在負載電阻 Rl．上就可得到頻率為 fo的正弦波電壓 ul，完成其放大功能。由于兩管輪流導通處于開關工作狀態，up 為矩形波，故稱為電壓開關型，且輸出的*低諧波是三次，所以輸出波形較好。如將圖 1．38 中 UP 的座標軸上移如圖 1．39 所示。根據周期性對稱方波諧波表示式：



當晶體管的飽和壓降 vcS 愈小，則放大器的效率愈高，若 VCS→0 則η→100％。以上是在 電感、電容、晶體管都不計損耗的理想情況下得到的結果，實際上是有損耗的。其損耗主要存在著兩類，在高頻運用時，其晶體管內部損耗更不容忽視的。由以上原理可見在我們研制和生產的電源已經將介質阻擋放電的電極也作為電源電路的一部分。因此，使用時不需要外加任何輔助元件。AC220V 的電源能量能夠通過 AC→DC→AC 高效的轉換成高頻能量。

由于功率器件是 IGBT 可以設計成各種功率的電源?？刂撇捎?MCU，可以使電路的狀態始終為更好狀態。調節電暈功率可以采用頻率不變，調節輸出脈沖寬度即調節送到電極上的平均能量?；蛎}沖寬度基本不變調節頻率即利用 LC 串聯回路失諧降低在電極上的電壓來調節功率，即工作頻率離 LC 自然串聯諧振頻率越遠功率即越小。當然，所有的控制都是在 MCU 或 DSP 程序的監控下檢測→控制→反饋。
